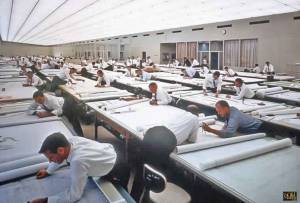

Çizim programlarını incelemeden önce yıllar içerisindeki gelişiminden ve geçmiş zamanlarda bu çizimlerin nasıl yapıldığından bahsetmek istiyorum. Çizim programları kullanılmadan önce, şu an olduğu gibi CV’lerimizde hangi program bilgisine sahip olduğumuz, çizim programlarını ne kadar detaylı kullandığımız sorulmuyordu. Muhtemelen bir iş başvurusunda bulunduğumuzda karşılaşacağımız soru: “Kalem ve cetveli ne kadar iyi kullanıyorsun?” olacaktı.

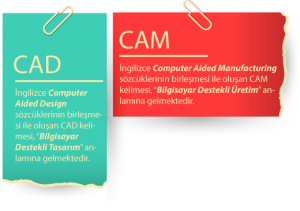

İngilizce Computer Aided Design sözcüklerinin birleşmesi ile oluşan CAD kelimesi, “Bilgisayar Destekli Tasarım” anlamına gelmektedir. CAD programları geometrik parametrelerle tanımlanan bilgisayar modellerinin (tasarımlarının) oluşturulması, düzenlenmesi ve bu tasarıma ait verilerin analiz edilmesini sağlar. Oluşturulan bu tasarımlar bilgisayar ekranında, modele dair ilgili parametrelerin değiştirilmesiyle bir parça veya parça sisteminin üç boyutlu gösterimi olarak görünür. CAD sistemleri kullanıcılara, modellerini milimetrik hata olmadan tasarlayabilmelerini ve gerçek dünya koşullarını simüle ederek bu modelleri test etmelerini sağlar.

Bu yazımızda,

AutoCAD, ActCAD gibi sık kullanılan CAD programlarındaki GRID, SNAP, ORTHO ve POLAR araçlarının nasıl kullanıldığını ne işe yaradığını ve ekstra özelliklerinden bahsedeceğiz.

GRID Aracı: Grid'in anlamı ızgara demektir. Çizim ekranının arkasında görsel referans sağlayan ızgarayı ortaya çıkarmaya yarar.
